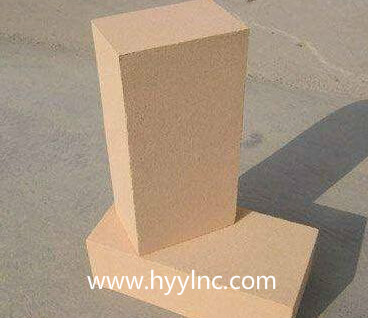

轻质保温砖一般是指密度小于1.3x103kg/m3的耐火砖.由于轻质
保温砖具有密度小、气孔率高、热导率小、保温性好以及有一定的耐压强度等特点,在热处理设备上已获得了广泛的应用.广泛用于冶金、化工、电子、玻璃等高温窑炉.对特大型窑炉的保温性能更佳.具有降低窑炉重量、减薄窑炉墙壁、改变窑炉结构、提高升温速度、降低能源消耗、改善劳动条件、提高工作效率等优点.

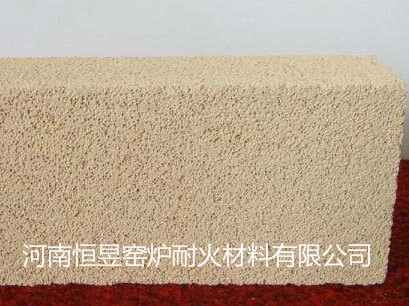

一、轻质保温砖分类
1、轻质硅砖.轻质硅质隔热砖是以硅石为主要原料制成的SiO2含量不小于91%的隔热耐火制品.轻质硅质隔热砖的体积为0.9~1.1g/cm3,热导率只要普通硅砖的一半,抗热震好,其荷重软化开始温度可达1600℃,远高于黏土质隔热砖.因而硅质隔热砖高使用温度可达1550℃.在高温下不收缩,甚至还有微弱的膨胀.轻质硅砖一般采用结晶石英岩为原料,配合料中加入易燃物质,如焦炭、无烟煤、锯末等,或以气体发泡法形成多孔结构.
2、硅藻土砖:硅藻土砖与其他轻质保温砖相比,热导率小.其使用温度随纯度而变.一般在1100℃以下,因为高温时制品的收缩变形较大.在用纯硅藻土原料时,需在较高的温度下烧成,二氧化硅转化成鳞石英,也可加入石灰作为结合剂和矿化剂,促进烧成时鳞石英的转化,有利于提高制品的耐热性能和降低高温下的冲烧收缩.
3、粘土保温砖.是以耐火黏土为主要原料制成的Al2O3含量为30%~48%的隔热耐火制品.其生产工艺采用烧尽加入物法和泡沫法.轻质黏土质隔热砖的用途广泛,主要用于各种工业窑炉中不接触熔融物和无侵蚀其他作用的隔热层耐火材料,使用温度为1200~1400℃.
4、氧化铝隔热砖.制品耐火度高、耐热震性能好,常用作窑炉的高温隔热层.使用温度为1350~1500℃,高纯制品的使用温度可达到1650~1800℃.主要以电熔刚玉、烧结氧化铝和工业氧化铝为原料制成的隔热耐火制品.
5、轻质莫来石砖.以莫来石为主要原料制成的隔热耐火制品.莫来石质隔热砖耐高温、强度高、热导率低、可直接接触火焰,适用于各种工业窑炉的内衬.
6、氧化铝空心球砖.氧化铝空心球砖主要用于1800℃以下的长时间使用.在高温下也具有较好的化学稳定性和耐侵蚀性能.氧化铝空心球砖与其他轻质保温砖相比,安全使用温度高,强度大,热导率小.体积密度也比同成分的致密制品低50%~60%,可承受高温火焰的冲击
二、轻质保温砖的特点:
1、轻质保温砖可以全面取代铝塑板、蜂窝板、幕墙等常用的装饰材料,多功能一体化,一次施工即可解决保温装饰两项功能要求,平整光滑美观装饰性强.
2、强度高、刚性好、质轻抗震、抗风压、抗蠕变、性能优越,降低建筑的荷载、更加经济耐用.
3、防火阻燃、保温节能、隔音隔热、抗裂防水,按照65%建筑节能要求进行施工设计.
4、成品安装简捷、工序金安华、工期缩短、质量易于控制.
5、轻质保温砖不用铝、钢,龙骨支架,镶嵌于安装,减少保温板与墙体之间的空隙.增大了安全系.
6、无辐射、绿色环保、可广泛用于各类公共建筑和家庭室内装修.
7、安装用水泥,节省了大量物资、人力和时间.减少了因生产水泥燃烧造成的空气污染,符合绿色低碳环保的要求.
